讓我們更深步認識單頭電加熱管型號和造價成本

發布日期：2020-11-18 09:11瀏覽次數：

單頭電加熱管選型和造價分析：

★ 單頭電加熱管一般均為非標定制，根據具體的實際工況來選擇；

★ 單頭加熱管管徑低于6mm，則越細越貴；

★ 單頭電熱管長度短于50mm，則越短越貴；

★ 單頭電熱管的表面負荷越高，則價格越貴；

★ 單頭電加熱管內引線價格比外接線價格高很多；

★ 單頭電加熱管報價不按米報價，需要綜合所有參數來報價。

單頭電加熱管常用于哪些場景：

▲ 從安裝模式來分的話，主要就是用于嵌入式模具孔加熱與裸露空氣干燒加熱兩種場景；參考【嵌入式加熱與裸露空氣干燒加熱對加熱管壽命影響的區別？】

▲ 具體用于哪些設備：

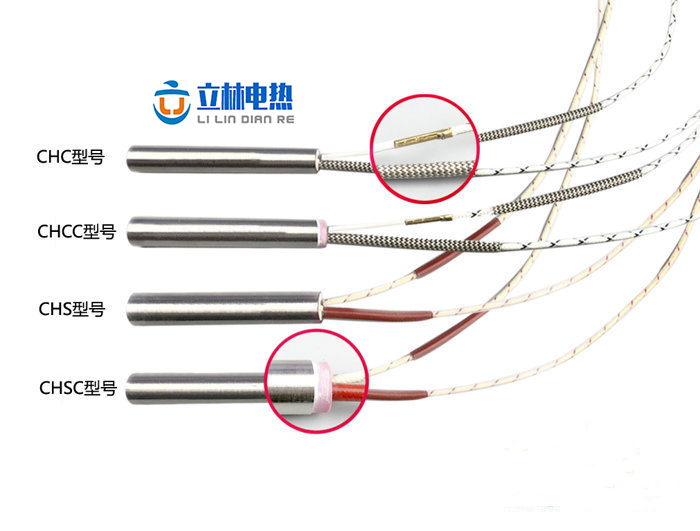

? 單頭電加熱管選型指導 - 結構選擇

注釋：CHC型號指：外接線結構；CHCC型號指：外接線+陶瓷頭結構；CHS型號指：內引線結構；CHSC型號指：內引線+陶瓷頭結構

?單頭電加熱管選型指導 - 技術參數選擇

管材質：	SS304/321/310S/Incoloy 800/840 [注釋①]
電熱絲材質：	Cr20Ni80
端子：	銅
導線：	G	硅膠玻纖編織鍍錫銅線		180℃
	T	鐵氟龍線		260℃
	M	云母玻纖編織純鎳線		400℃
絕緣管耐熱溫度：	180 ℃
使用溫度：	700 ℃ [注釋②]
規格表解析
型號	L	V	W	導線
				導線種類	導線長度
CHC6	-40	V220	W50	G	250

注釋①：材質選擇建議：表面負荷≤6W/ cm2- SS304; 6W/cm2＜表面負荷≤ 12W/cm2 - SS321或者SS310S； 12W/cm2＜表面負荷≤ 20W/cm2 - SS310S或者Incoloy 800/840

注釋②：使用溫度700℃，指在使用材質SS310S或者Incoloy800/840的基礎上。此溫度用于嵌入式干燒環境下質保1年，裸露空氣干燒環境下質保3個月。【注意，國產低端單頭管嵌入式干燒均質保3個月（性價比低，不建議使用）】

?單頭電加熱管選型指導 - 常見尺寸 [注釋③]

注釋③ 以下尺寸功率為常見型號，以下型號材質均采用不銹鋼304或不銹鋼321。其余尺寸均可非標定制，可以直接咨詢在線客服。

※ 6mm管徑常見尺寸

型號		L（長度：mm）	V（電壓）	W（功率）	導線		表面負荷（W/cm2）
Type	D（管徑）	L（長度：mm）	V（電壓）	W（功率）	導線種類	導線長度	表面負荷（W/cm2）
CHC/CHS	6	40	220	50	G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線)	標配250	2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。)
		50	220	80
		60	220	100
		70	220	120
		80	220	140
		90	220	150
		100	220	190
		150	220	300
		200	220	400
		250	220	500

※ 8mm管徑常見尺寸

型號		L （長度：mm）	V（電壓）	W（功率）	導線		表面負荷（W/cm2）
Type	D（管徑）	L （長度：mm）	V（電壓）	W（功率）	導線種類	導線長度	表面負荷（W/cm2）
CHC/CHS	8	40	220	70	G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線)	標配250	2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。)
		50	220	100
		60	220	130
		70	220	160
		80	220	190
		90	220	220
		100	220	250
		150	220	400
		200	220	550
		250	220	700
		300	220	850
		350	220	1000
		400	220	1100
		450	220	1200

※ 10mm管徑常見尺寸

型號		L（長度：mm）	V（電壓）	W（功率）	導線		表面負荷（W/cm2）
Type	D（管徑）	L（長度：mm）	V（電壓）	W（功率）	導線種類	導線長度	表面負荷（W/cm2）
CHC/CHS	10	40	220	90	G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線)	標配250	2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。)
		50	220	130
		60	220	150
		70	220	200
		80	220	220
		90	220	250
		100	220	300
		150	220	450
		200	220	650
		250	220	800
		300	220	1000
		350	220	1100
		400	220	1200
		450	220	1250

※ 12mm管徑常見尺寸

型號		L（長度：mm）	V（電壓）	W（功率）	導線		表面負荷（W/cm2）
Type	D（管徑）	L（長度：mm）	V（電壓）	W（功率）	導線種類	導線長度	表面負荷（W/cm2）
CHC/CHS	12	40	220	110	G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線)	標配250	2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。)
		50	220	150
		60	220	200
		70	220	240
		80	220	290
		90	220	300
		100	220	350
		150	220	550
		200	220	800
		250	220	1000
		300	220	1200
		350	220	1300
		400	220	1400
		450	220	1600

※ 14mm管徑常見尺寸

型號		L（長度：mm）	V（電壓）	W（功率）	導線		表面負荷（W/cm2）
Type	D（管徑）	L（長度：mm）	V（電壓）	W（功率）	導線種類	導線長度	表面負荷（W/cm2）
CHC/CHS	14	40	220	130	G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線)	標配250	2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。)
		50	220	180
		60	220	230
		70	220	260
		80	220	300
		90	220	350
		100	220	400
		150	220	600
		200	220	850
		250	220	1100
		300	220	1300
		350	220	1400
		400	220	1600

※ 16mm管徑常見尺寸

型號		L（長度：mm）	V（電壓）	W（功率）	導線		表面負荷（W/cm2）
Type	D（管徑）	L（長度：mm）	V（電壓）	W（功率）	導線種類	導線長度	表面負荷（W/cm2）
CHC/CHS	16	40	220	150	G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線)	標配250	2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。)
		50	220	200
		60	220	250
		70	220	300
		80	220	350
		90	220	400
		100	220	450
		150	220	700
		200	220	1000
		250	220	1200
		300	220	1500
		350	220	1600
		400	220	1800

※ 18mm管徑常見尺寸

型號		L （長度：mm）	V（電壓）	W（功率）	導線		表面負荷（W/cm2）
Type	D（管徑）	L （長度：mm）	V（電壓）	W（功率）	導線種類	導線長度	表面負荷（W/cm2）
CHC/CHS	18	40	220	160	G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線)	標配250	2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。)
		50	220	220
		60	220	300
		70	220	350
		80	220	400
		90	220	450
		100	220	500
		150	220	800
		200	220	1200
		250	220	1400
		300	220	1600
		350	220	1800
		400	220	2000

※ 20mm管徑常見尺寸

型號		L（長度：mm）	V（電壓）	W（功率）	導線		表面負荷（W/cm2）
Type	D（管徑）	L（長度：mm）	V（電壓）	W（功率）	導線種類	導線長度	表面負荷（W/cm2）
CHC/CHS	20	40	220	180	G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線)	標配250	2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。)
		50	220	250
		60	220	320
		70	220	400
		80	220	450
		90	220	500
		100	220	550
		150	220	1000
		200	220	1300
		250	220	1500
		300	220	1700

?單頭電加熱管選型指導 - 其他配件的選擇

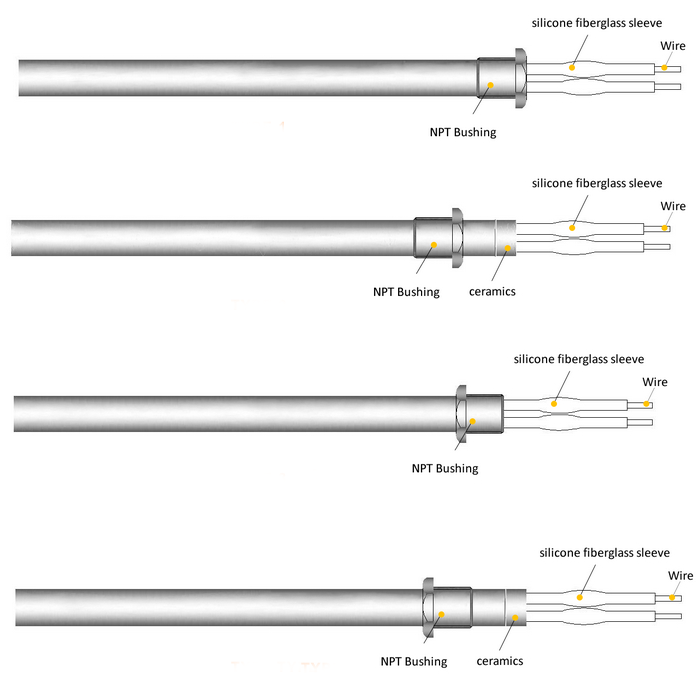

★配件一選擇：螺紋

①配螺紋的單頭電加熱管一般均用于加熱液體的工作環境下。

②螺紋樣式選擇：緊固件螺紋（M）、G螺紋、R螺紋、NPT螺紋等，可配螺帽。

③螺紋位置的選擇：參考樣式圖

④螺紋材質的選擇：根據加熱液體的腐蝕性能，一般采用不銹鋼201、304、316等

★配件二選擇：固定擋片/法蘭

①固定擋片/法蘭尺寸樣式均非標定制，也可以咨詢客戶幫忙設計。

②固定擋片/法蘭材質的選擇：根據加熱液體的腐蝕性能，一般采用不銹鋼201、304、316等

★配件三選擇：引線保護方式

①引線保護方式一：金屬軟管護套管

②引線保護方式二：金屬編織護套管

★配件四選擇：測溫性熱電偶

①熱電偶一般樣式：K/J型熱電偶

②熱電偶放置位置：管底接地、管底非接地、管中間接地、管中間非接地。

?單頭電加熱管選型指導 - 使用注意點

▲ 工作電壓一定要與額定電壓相符，一般工作電壓不可超過額定電壓的10%；

▲ 為保證單頭電加熱管產生的熱量能及時的傳遞到加熱介質中，降低單頭電加熱管內部材料的溫度，嵌入式加熱時候，應該盡量縮小加熱管外徑與其插入孔徑之間的間隙，通常兩者之間的間隙小于0.1mm，如管徑10mm的電加熱棒，應該是10.1以內的孔；裸露空氣干燒的時候，一定要有表面溫度控制，否則壽命短；

▲ 嵌入式加熱時，安裝孔加工時，應該有效的保證其同軸度以及大小公差，如果加工時使用鉸刀等工具對加工孔進行修整；

▲ 加熱棒安裝前應該清理加工內留下的殘物，如有機油等殘留，加熱后會被碳化，從而影響熱傳導的能力；

?單頭電加熱管選型指導 - 我們幫您設計

若您看了以上資料，還是不會選型，可以直接咨詢我們: 13528624625
